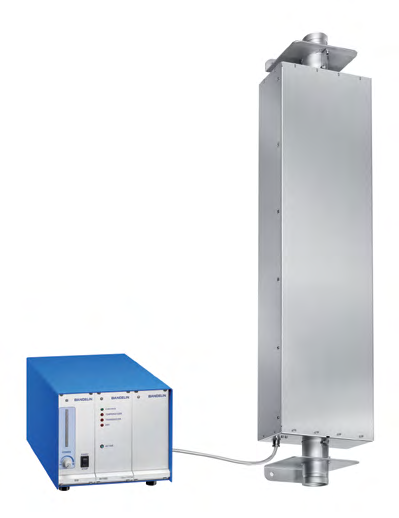

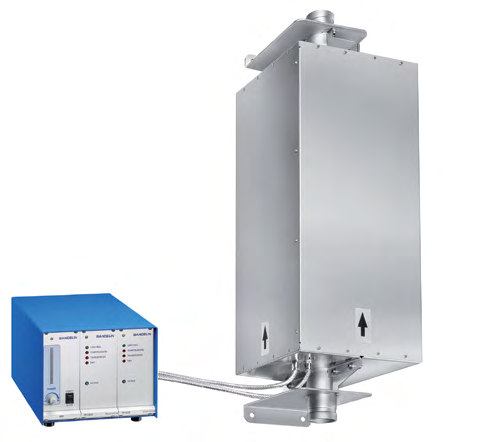

UMFM管式超声反应器

Device under continuous improvement. Images for reference only.
因产品持续升级，图片仅供参考！

特点

• 反应器的整个管截面的大体积流动超声

• 由于反应器管中独特的聚焦区域，有利于对薄和/或纤维产品进行强超声

• 节省空间的狭窄设计，适合紧密平行安装

• 优化设计25KHZ或40KHZ超声工作频率

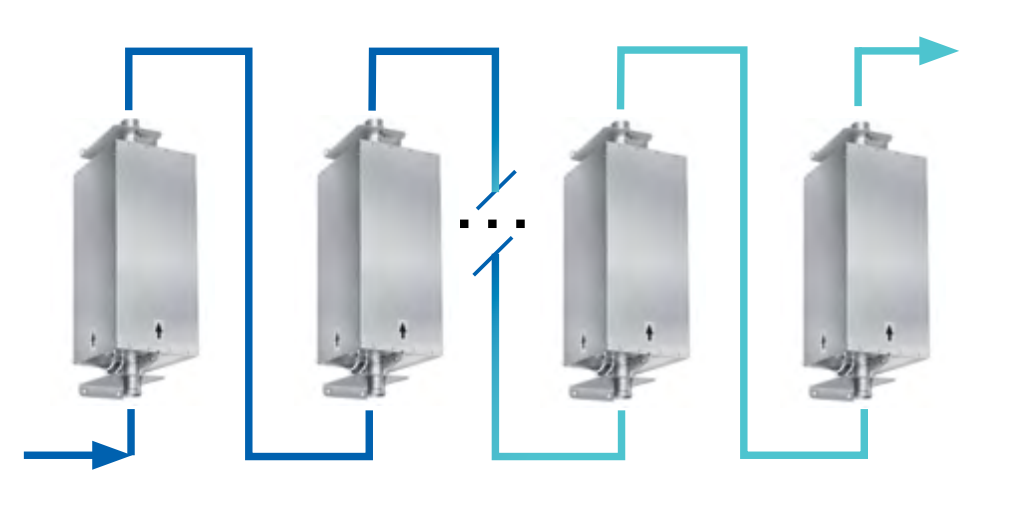

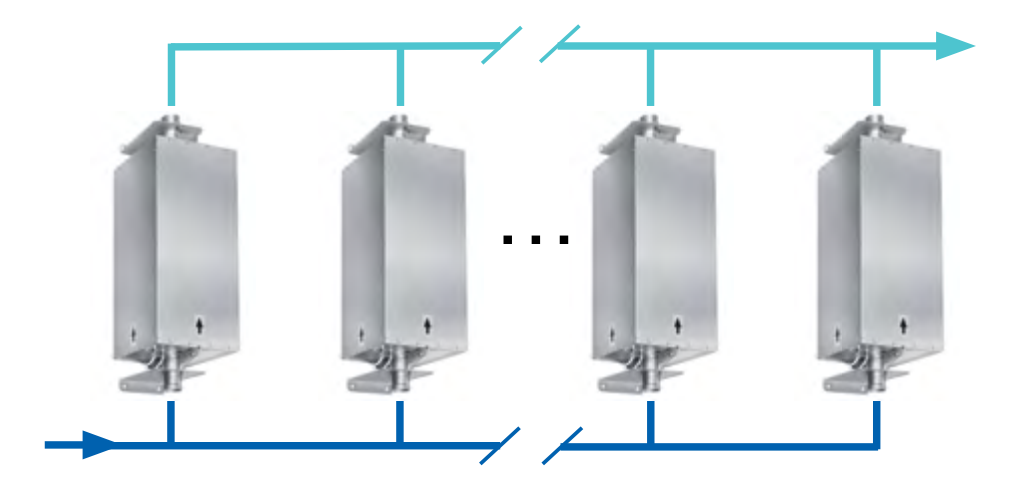

• 通过模块化结构，易于扩展串联或并联操作

• 液压连接技术，安装简单，用途广泛；可选螺纹，法兰或三卡箍连接

• 3.6 mm厚不锈钢管材料AISI 316L，使用寿命长

• 带外壳的标准设计，保护程度IP30。适用于粉尘和湿气渗透高的环境，具有外壳防护等级IP65

• 通过微处理器控制的超声发生器进行容量控制，结果可重复

应用

• 柔性丝状制品和线状或带状连续型材的超声强化处理

• 加速有机物的分散和/或分解，以增加沼气产量和污水污泥的处理

• 支持鱼养殖中含细菌和寄生虫的循环水消毒

• 固体在液体中的分散（制药）

• 在水和污水处理中支持消毒（杀死细菌）

• 含水反应物的CO2脱气

• 高效清洗润滑脂，油，乳剂和/或裂纹残余物在单和多线清洗

• 支持工业和生物技术过程的清洗，解体，脱气和分解

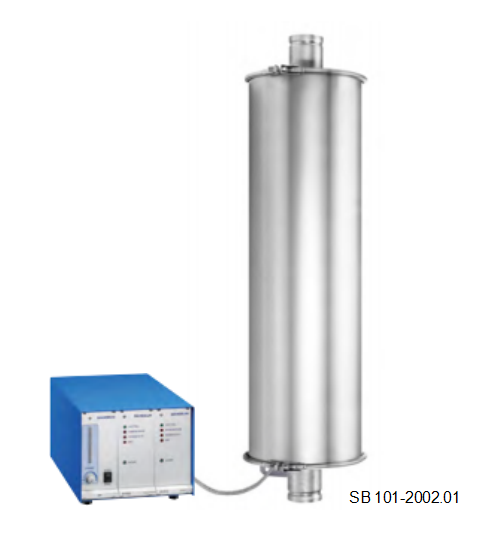

用于工艺工程的旋涡反应器

特点

• 通过在反应器中声波介质的定向旋转运动，实现高强度通流式声波处理

• 通过狭窄反应间隙中的空化密集超声近场实现高工艺收率

• 通过广泛的反应器外部配置实现高效的全向特性

• 广泛的用途，由于single-frequency或TwinSonic版本的25kHz和/或40kHz超声波频率

• 通过模块化结构轻松扩展系列或并行操作

• 由于卡箍连接技术，安装方便，使用方便；可选择使用螺纹、法兰或三钳连接

• 使用寿命长，采用2.6 mm厚不锈钢管材料AISI 316L

• 通过微处理器控制的超声波发生器进行容量控制，可重现结果

应用

• 加强工业、生物技术和化学过程（悬浮液、乳化液、脱硫-聚合液、反应加速液、脱气液）

• 染料溶液和照相铸造溶液的密集脱气

• 从含水反应物中脱气二氧化碳

• 支持水和污水处理的消毒（杀菌）

• 工业漂洗液中有机成分的灭菌

• 支持鱼养殖中含细菌和寄生虫的循环水消毒

• 晶圆行业超细抛光膏的生产

• 油中彩色颜料的均质化（油漆工业）

（超声反应器的两个典型应用领域；在油漆和化妆品行业）

技术参数	WB 4-1402.01 – .04	WB 4-1503.01 – .04	WB 4-1604.01 – .04
填充量* [l]	~5
超声体积 [l]	2.9
流道速率 [l/min]	1 – 50
超声长度 [mm]	500
功率强度，最大值 [W/l]	480	520	550
超声波额定功率 [W]	1400	1500	1600
超声波频率[kHz]	25	25 和 40	40
管材尺寸，内径/外径（Ø×材料厚度） [mm]	104 × 2 / 139.7 × 2.6
包括连接件在内的管子长度** [mm]	.01 = 856 / .02= 856 / .03= 796 / .04= 856
管子材料	不锈钢, AISI 316L
外壳尺寸(l× w × h) [mm]	290 × 290 × 642
反应间隙 [mm]	15
固体颗粒	< 5 mm
HF 连接电缆 (EMC-保护), quantity [pcs.] × 长度 [m]	1 × 5	2 × 5	2 × 5
内部压力，最大值 [bar]	10
净重*** [kg]	~ 50
防护级别	IP 30
超声波发生器（独立式）	LG 1510 T	LG 2002 T	LG 2002 T
